■ 引言
本应用指南介绍了同步多台示波器的方法，您将了解到以下内容：
■ 同步示波器时需要考虑的事项
■ 示波器之间时序误差的成因
■ 推荐的同步方法
■ 多示波器软件的设置
本应用指南以泰克4，5和6系列MSO为例，说明了多示波器同步的程序和原理。4，5和6系列MSO支持任意型号示波器之间的同步，从而实现更多通道的同步采集系统。
通道数量为何要求超过4个？
4系列MSO示波器是同系列产品中首个推出6通道的型号，可满足用户多种测试应用场景。可应用于复杂粒子物理实验的捕获、多个电源轨的测量、三相电源转换器的分析等场景。测量可以包括串行总线中出现的电源串扰、分析射频干扰、同步观测输入/输出信号的传输等等。
用户也可以通过同步多台示波器测量更多通道。而在多通道应用或测量场景中，为了精确分析整个被测系统的时序关系，保持通道间的精确同步非常重要。
多示波器测量的考虑因素
软件
对于多示波器测量系统，软件可以发挥关键的作用。从最基本的层面来说，软件需要整合多台仪器的数据，并由软件进行仪器的触发和采集设置。软件还可提供组合波形的显示和分析功能。

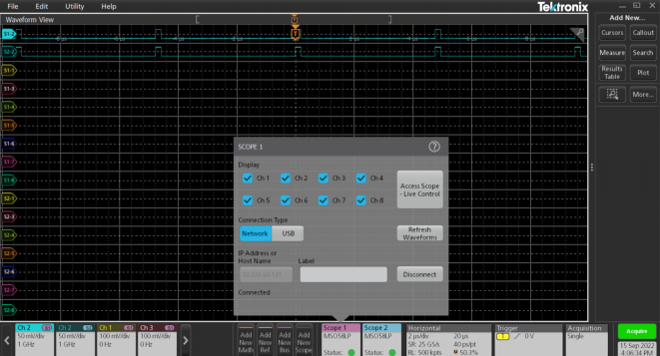

另外，软件可以帮助完成相差校正。虽然用户可以通过编写自定义软件来完成这些任务，但比起繁琐的程序开发过程，TekScope PC分析软件直接提供这些功能，可以更加快捷高效地完成复杂的设置，让用户更专注于测试本身。在本应用指南中，TekScope PC软件将用于多示波器控制和采集，后面的章节介绍了该软件的使用方法。
系统配置

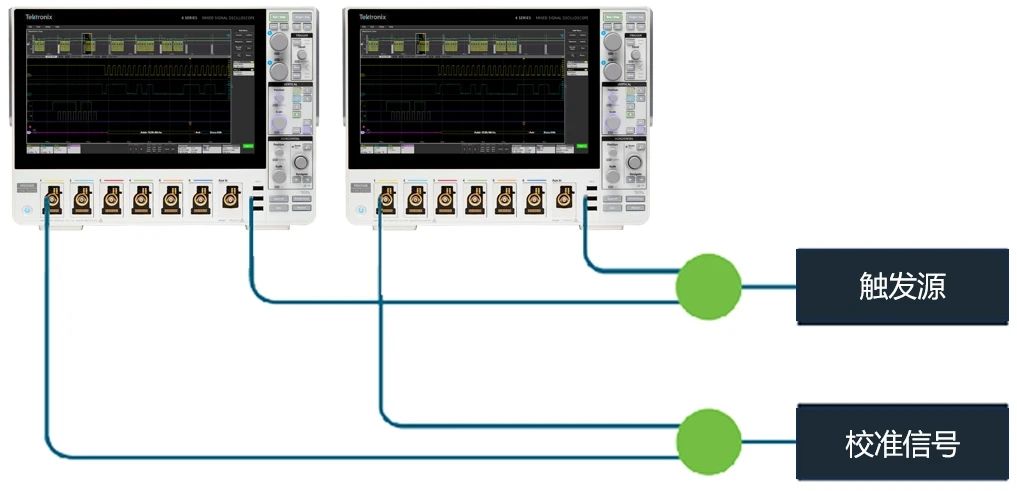

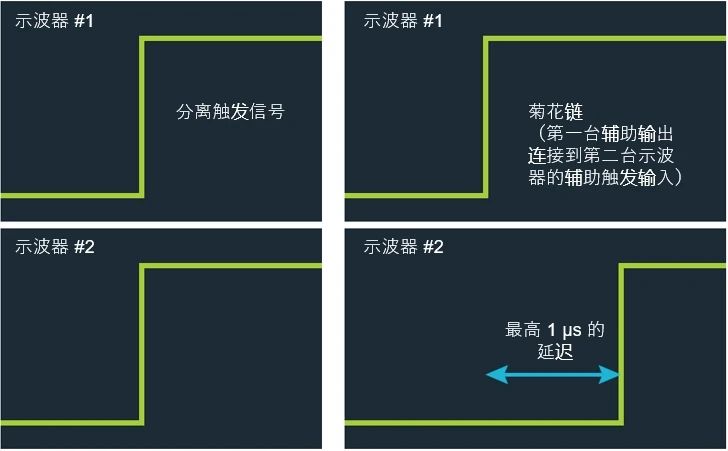

考虑测试系统的同步方法时，理解各种同步策略以及通道间容许的时序误差量非常重要。不同的线缆连接、触发和延迟补偿方法会对时序误差产生重大影响。示波器内外部（即线缆和探头）的通道延迟差异会导致通道之间的时序误差或“相差”。在决定同步策略时，首先需要回答几个关键问题：测试系统输入通道间可以容许多大相差？是所有的输入通道都需要满足严格的相差容许，还是只有部分通道需要？比如机电或人机应用的测量，零点几毫秒是可以容许的。然而，高速电子系统的测量就需要更高的同步性。
